ADCProfwr strap arddwrn gwrth-statig

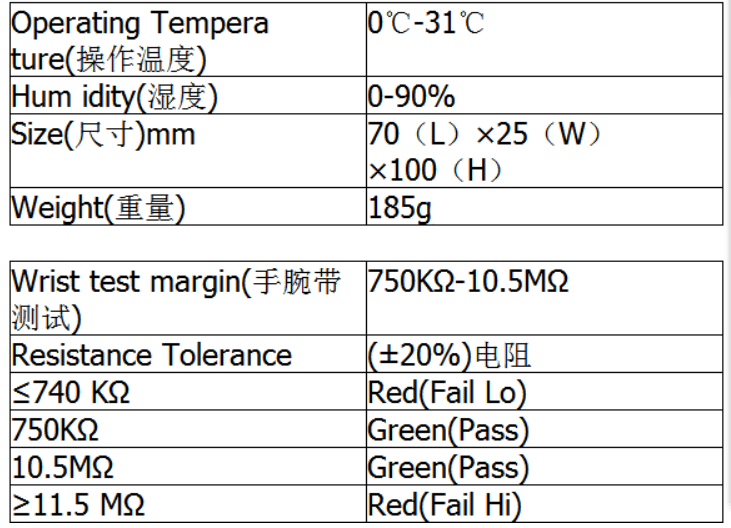

1.Wrist Strap Tester Paramedrau Technegol

SL-035

2.Cyfarwyddiadau Gweithredu:

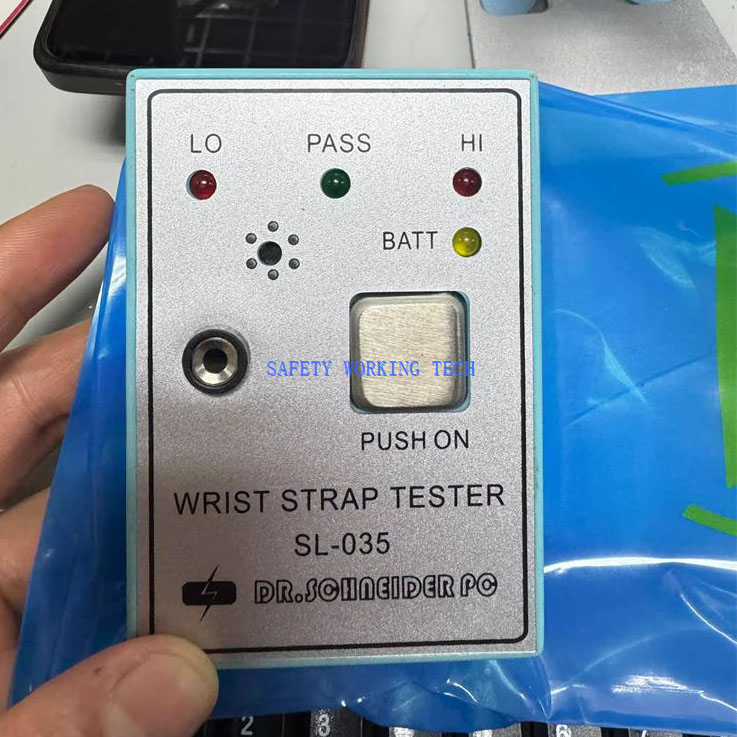

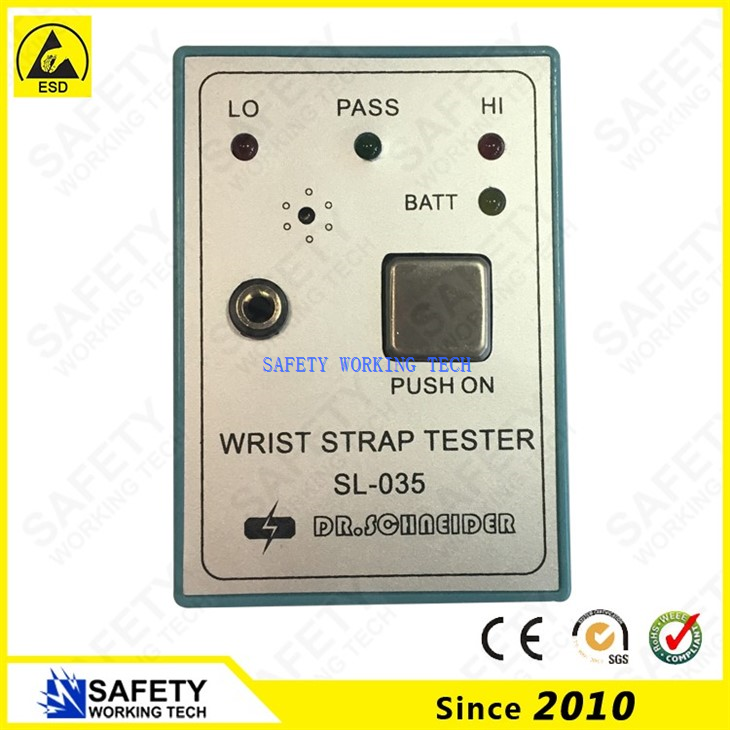

Mae'r profwr Dr Schneider PC SL-035 wedi'i gynllunio i berfformio profion (swyddogaethol) ar ddyfeisiau sylfaen personol ESD yn gyflym ac dro ar ôl tro.

Defnyddir y cynnyrch hwn fel un o'r offer arolygu i gwblhau gweithrediad "6.1.3.2 "Cydymffurfio â gofynion gwirio, ac mae gwirio hefyd yn cynnwys arolygu cynlluniau gofynion technegol, ac ati bob dydd" ym mharagraff ANSI ESD S20.20.

Mae'r paramedrau prawf wedi'u rhagosod yn y ffatri, ond rhaid eu haddasu i fod yn gyson â'ch paramedrau eich hun cyn eu defnyddio. Mae'r model SL-035 yn syml ac yn gyfleus i'w weithredu. Mae'r signal golau gwyrdd yn atgoffa'r defnyddiwr bod popeth yn normal. Mae'r ysgogiad golau coch a sain yn nodi bod gwrthiant y gylched yn rhy uchel neu'n rhy isel.

Prawf strap 3.Wrist
Mae'r prawf hwn yn gwirio bod llwybr rhwng y gweithredwr, strap arddwrn, a gwifren ddaear.

Wrth wisgo'r strap arddwrn, rhowch ben y plwg (llinyn) yn y soced ar flaen y profwr.
Pwyswch y botwm prawf i gychwyn y profwr, a gellir cychwyn y profwr o fewn 2-3 eiliad.
Nodyn: Wrth brofi, gwnewch yn siŵr nad ydych chi'n cyffwrdd â rhannau metel trwy gamgymeriad.

Mae'r golau LED gwyrdd "Normal (PASS)" ymlaen, sy'n dangos bod yr arddwrn a'r ddyfais gwifren ddaear yn gweithio'n iawn.
Os yw'r LED "LO" neu "HI" yn goleuo a larwm sain yn canu, mae angen i'r gwisgwr strap arddwrn wirio ar unwaith a yw'r ddyfais strap arddwrn yn normal.
Ni fydd ymwrthedd prawf y strap arddwrn yn llai na 750KΩ, yr ystod arferol yw 750KΩ-10MΩ, ac ni ddylai'r uchafswm fod yn fwy na 10MΩ.

Gwrthiant Arwyneb	Arddangosfa ysgafn	Canlyniad
800K OHM i 10M OHM	Golau gwyrdd ymlaen	Iawn normal
Mwy na 10M OHM	Golau melyn ymlaen	Helo Uchel
Llai na 750K OHM	Golau coch ymlaen	LL Isel
